广州 3D

广州 · 三维实景城市

本地最新进度（2026-09-26）：P3集成验收与完成记录；P4持续扩展流程与首批扩展。沙面14栋有照片依据的精细建筑和花城大道双路口已接入本地主城，尺寸仍为估计；本地改动尚未发布到下方在线演示。

在线体验 → https://tsdsj.github.io/guangzhou-3d/（电脑与手机浏览器均可，需支持 WebGL2；首次加载约 7 MB）

在浏览器中实时渲染的广州中心城区三维模型。道路、建筑、水系、铁路与地形来自真实公开数据 （OpenStreetMap 2026-09 快照 + SRTM 高程），范围西起芳村、东至琶洲会展中心、北抵广州火车站和天河北、 南达海珠中部，约 17.2 × 7.4 km。OSM 缺失的细节用程序化方式补齐：立面、骑楼廊道、屋顶设备、 未测绘街区的填充建筑、行道树、车流、列车与游船。现有12个航拍/全景、7个街景漫步预设，另有12个精细样区视角及独立样件对照。

纯前端、零构建步骤：没有打包工具，也不需要 npm install，整个站点就是静态文件。

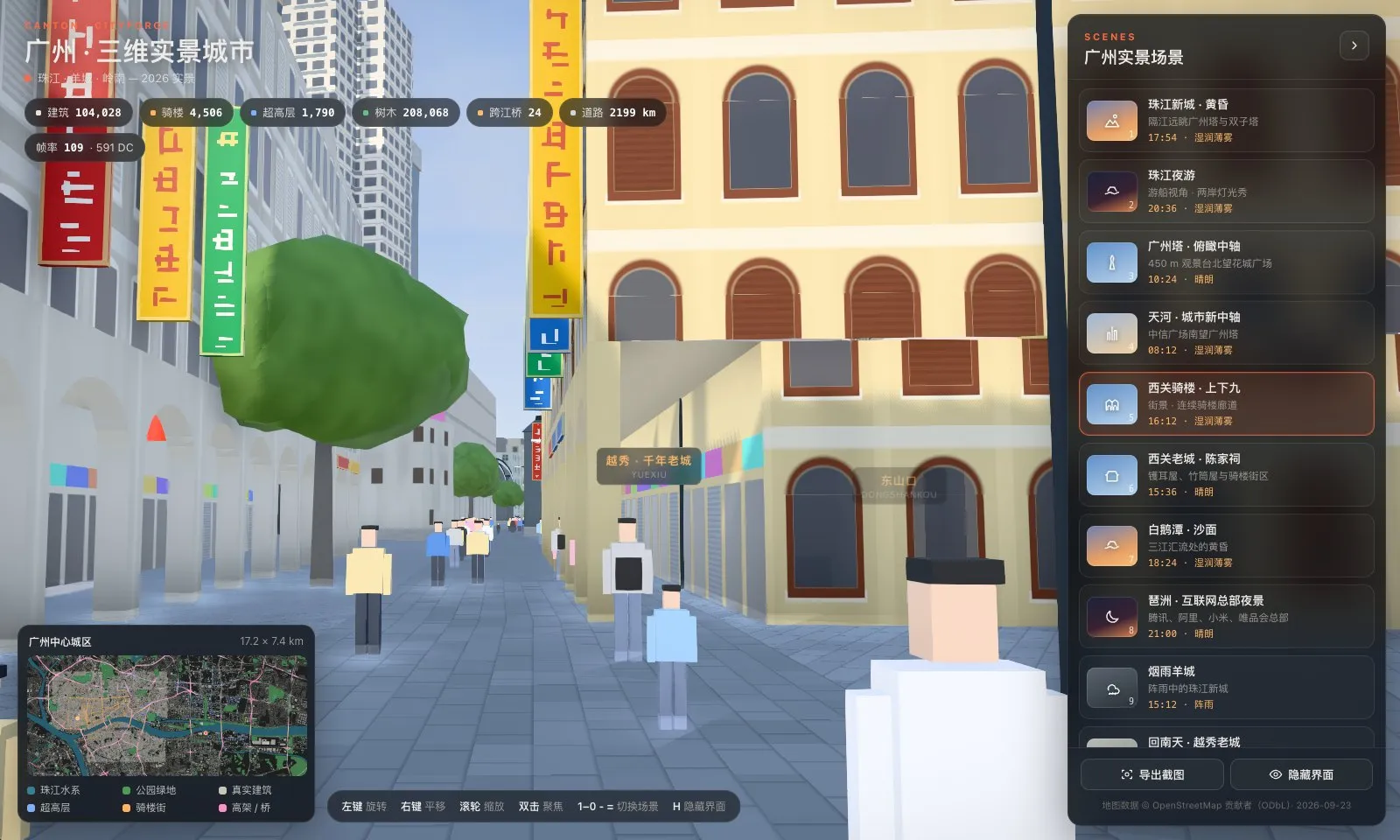

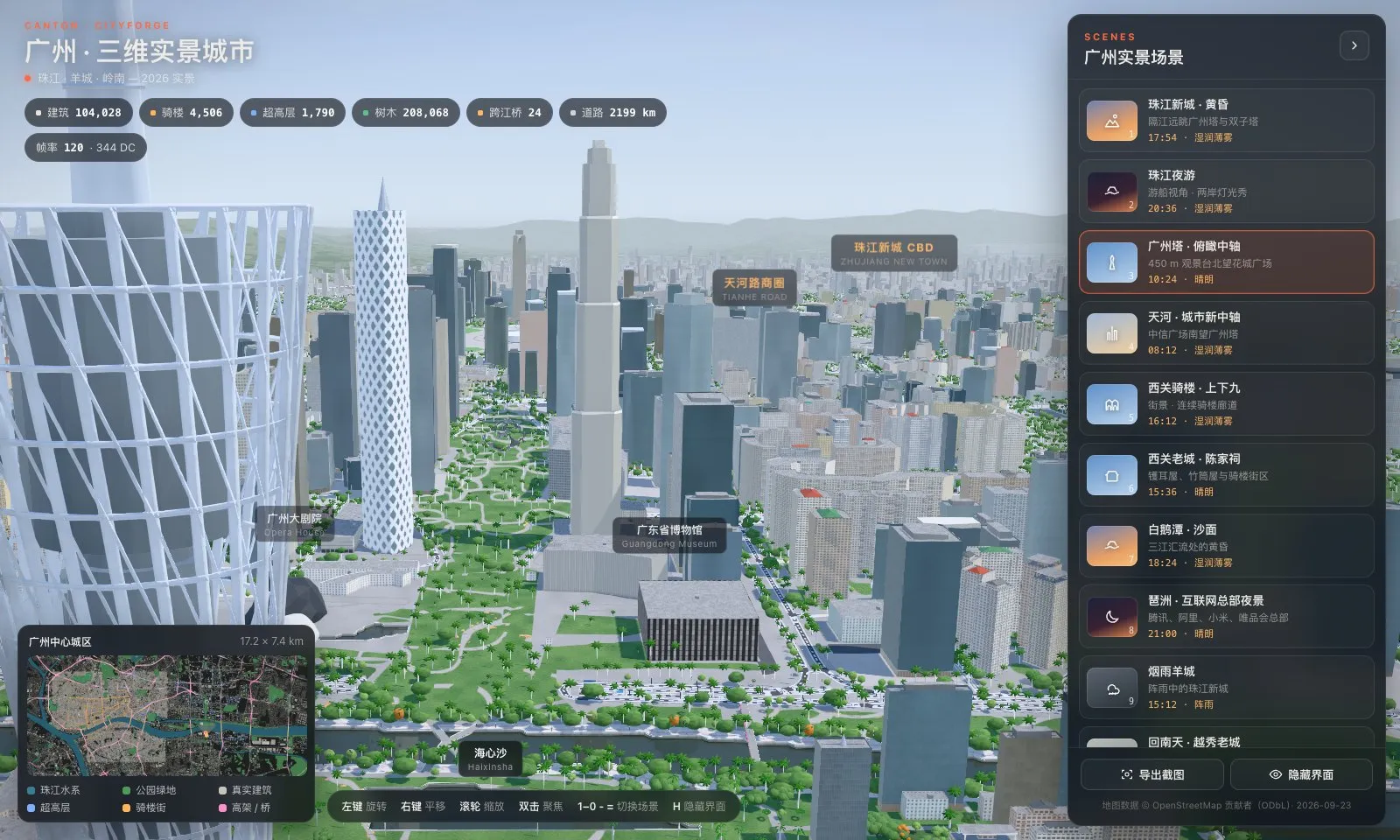

广州塔 · 俯瞰中轴	西关骑楼 · 上下九

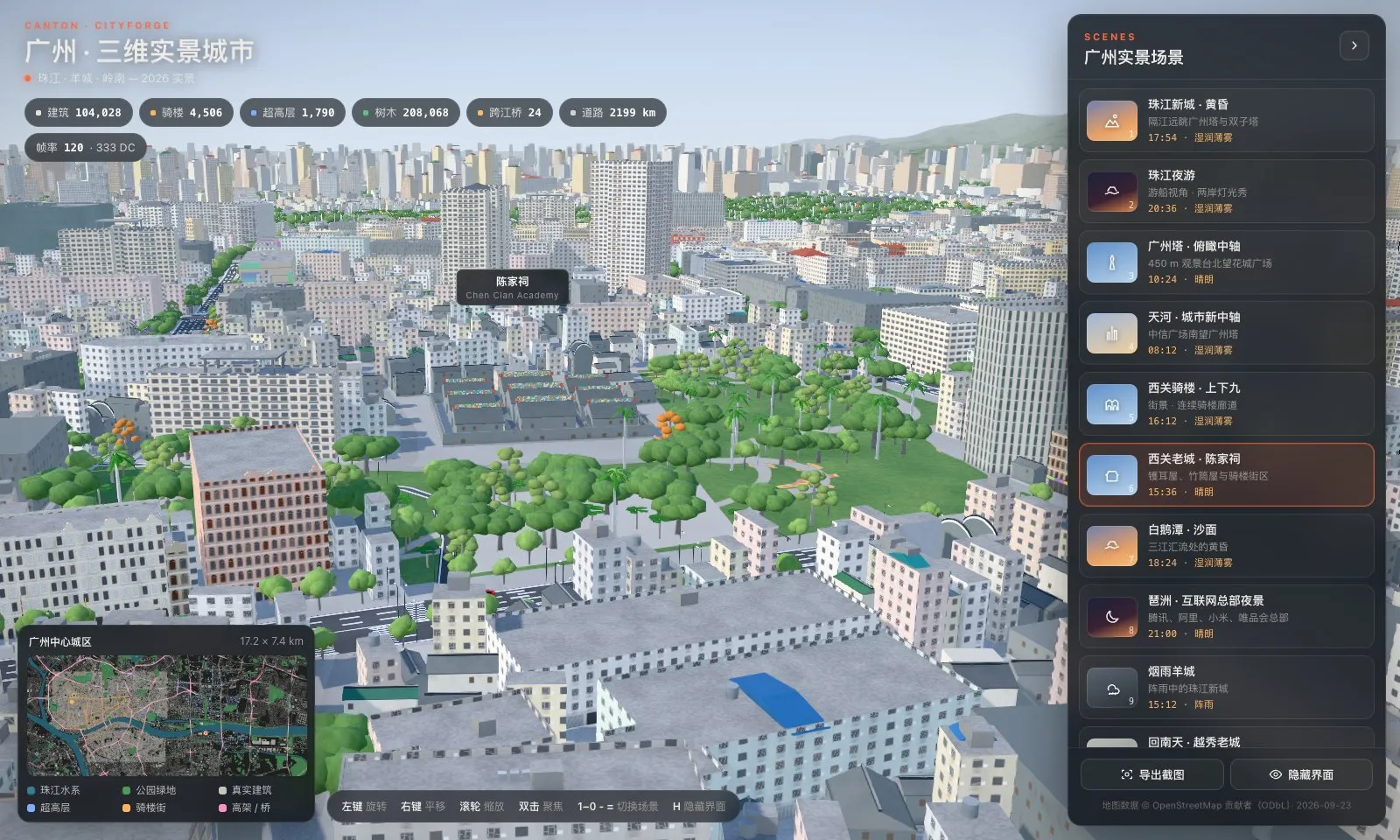

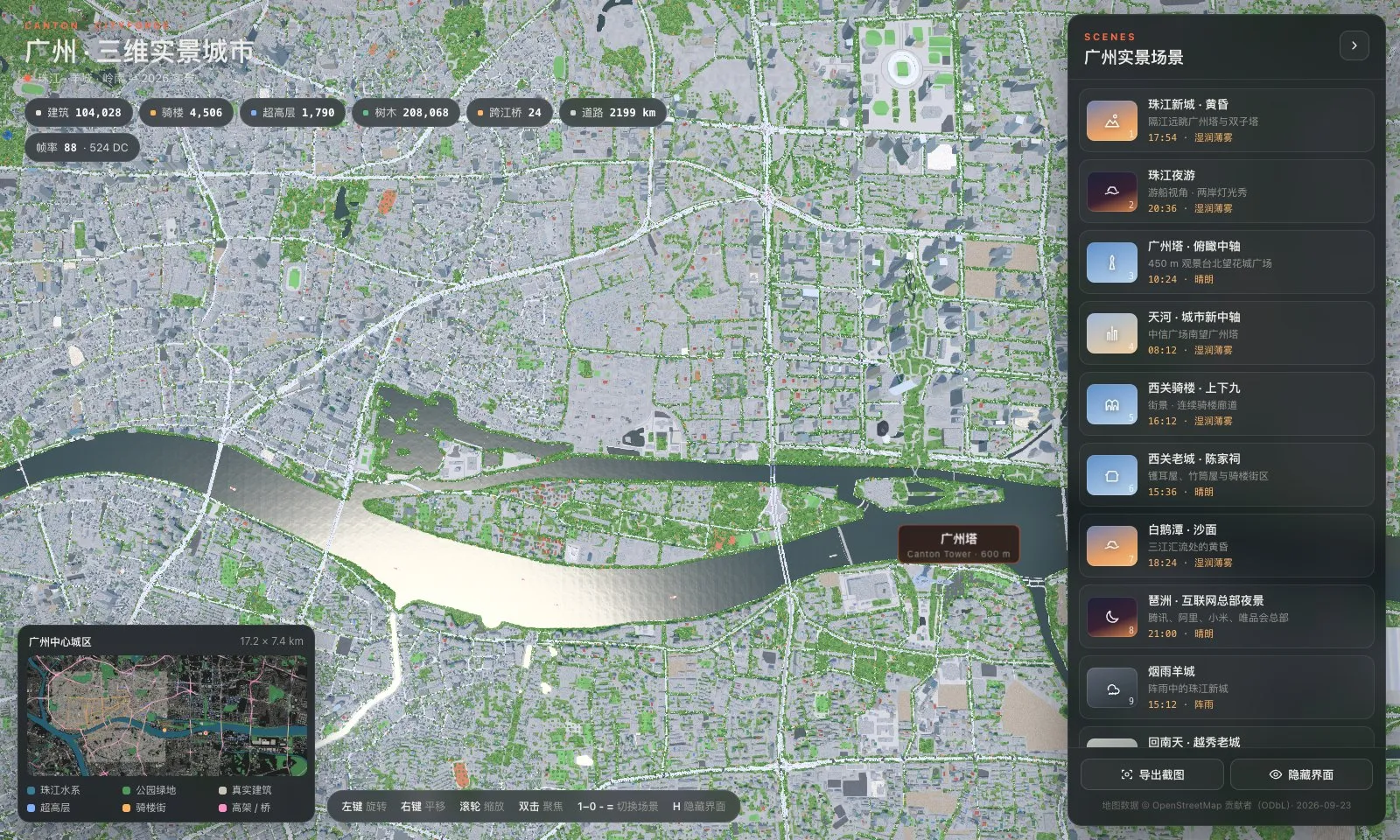

西关老城 · 陈家祠	城市俯视

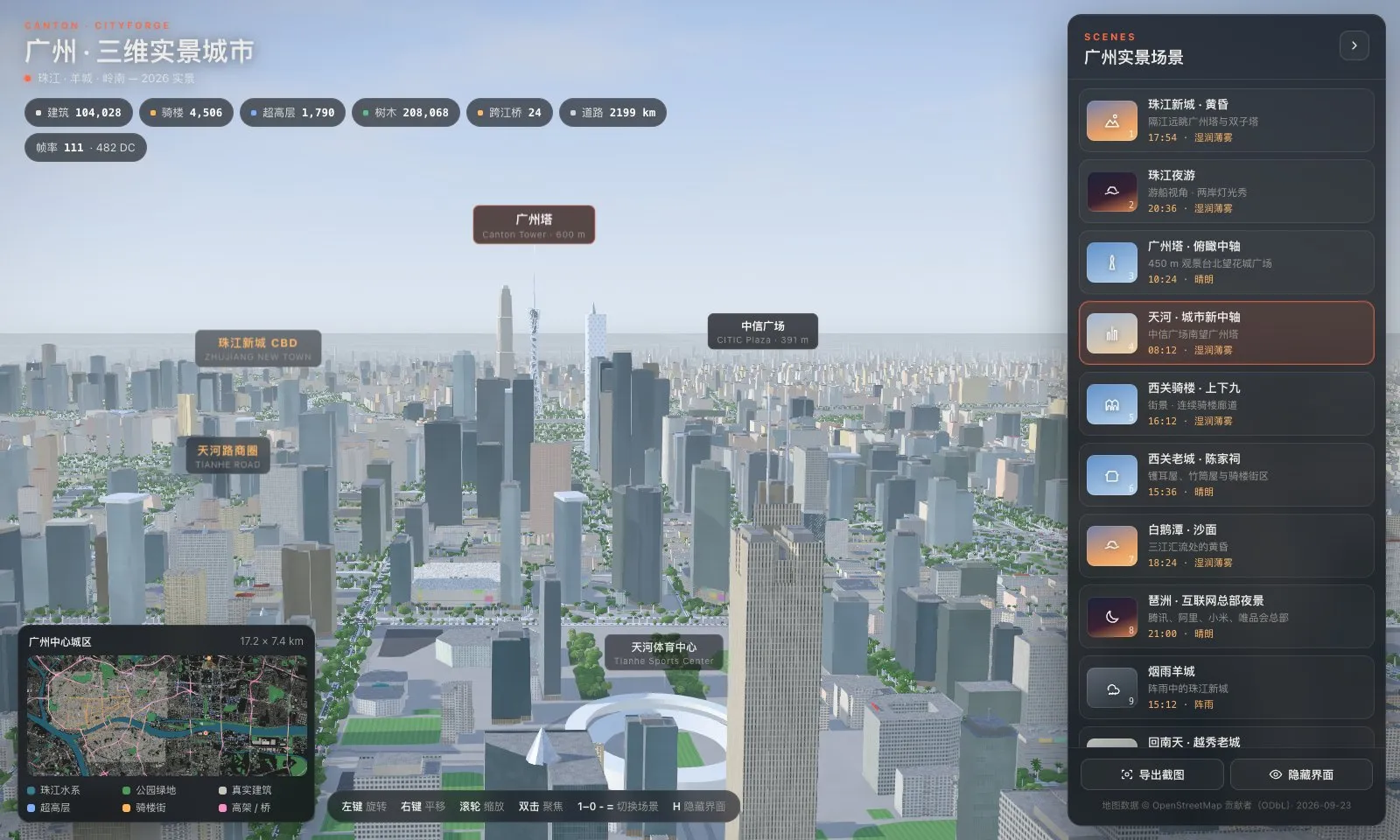

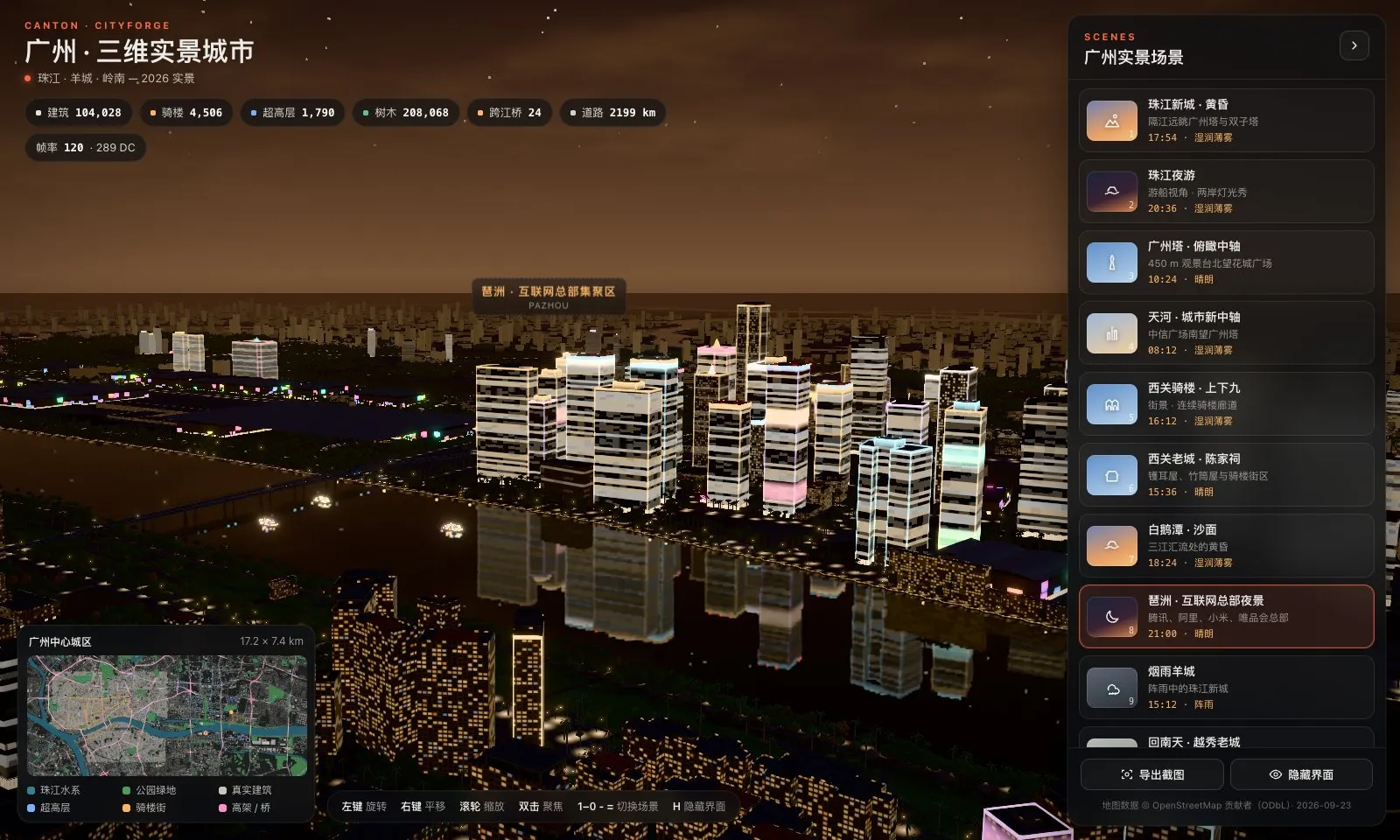

琶洲 · 互联网总部夜景	天河 · 城市新中轴

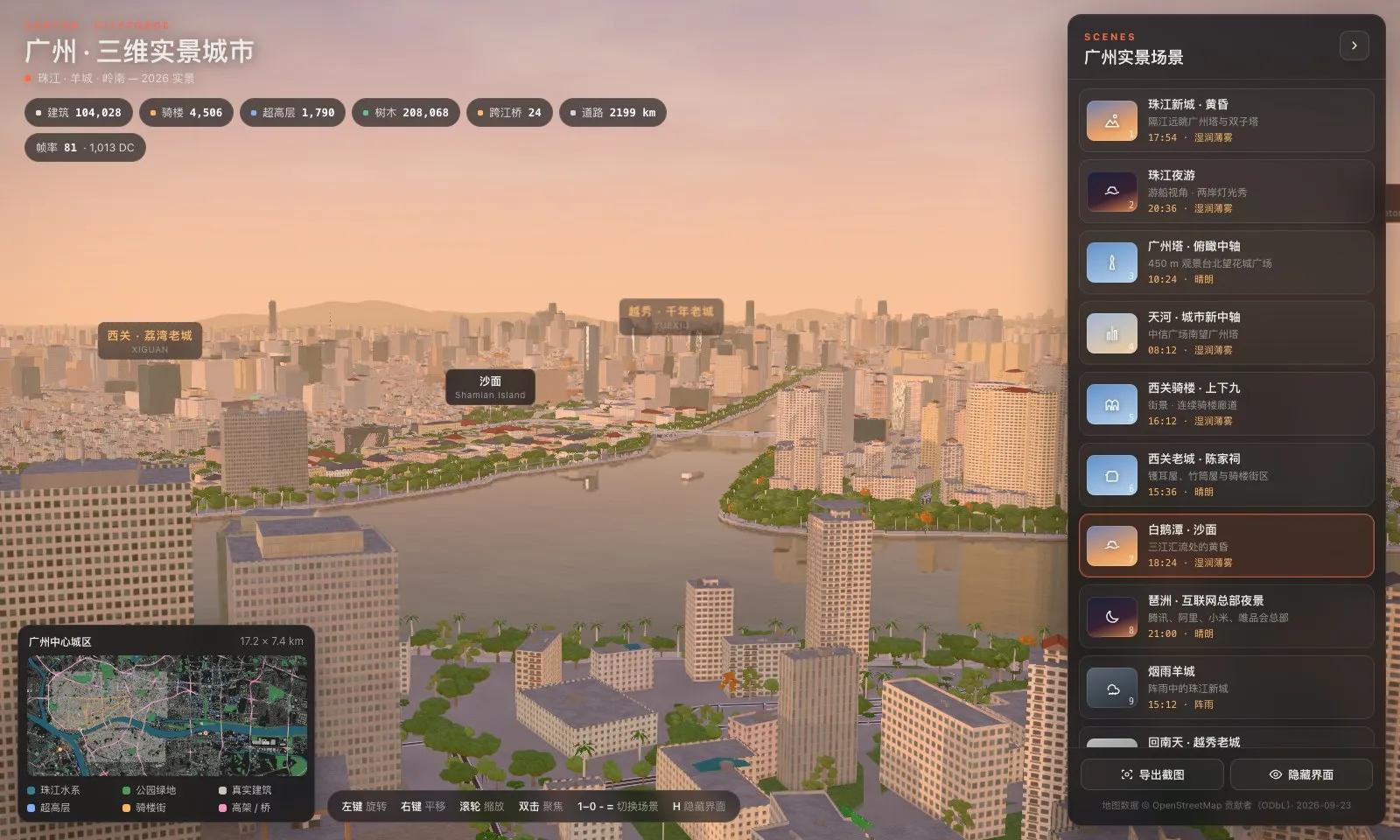

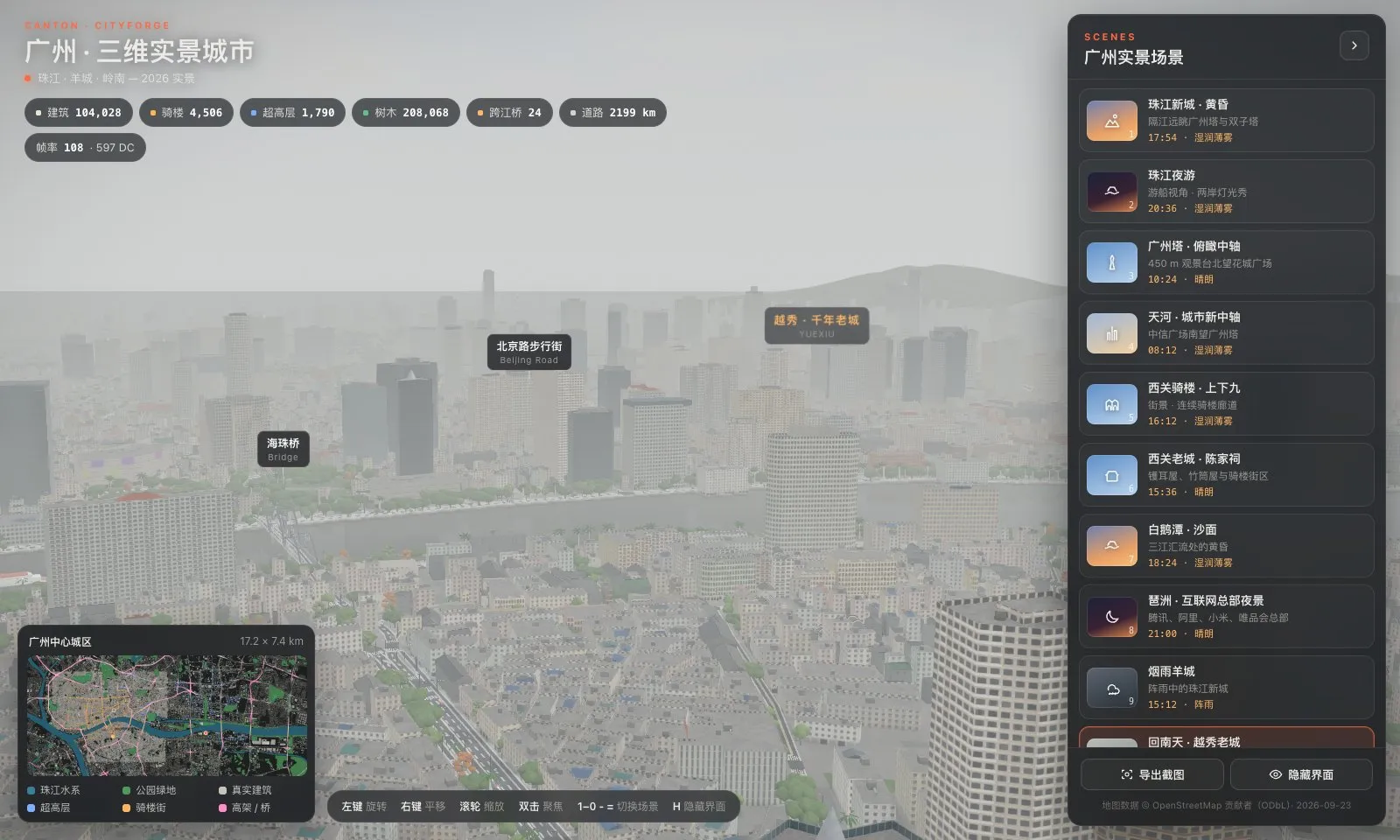

白鹅潭 · 沙面	回南天 · 越秀老城

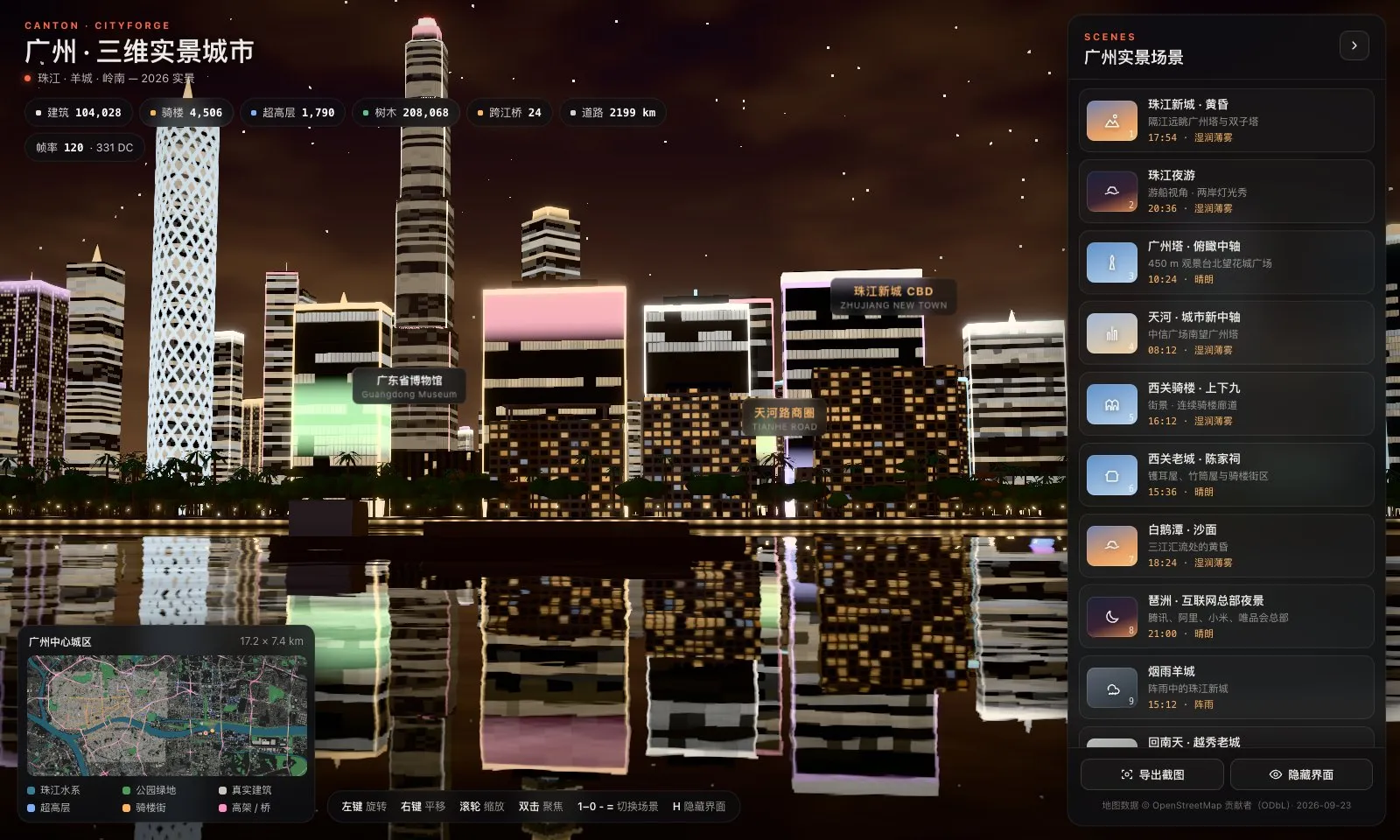

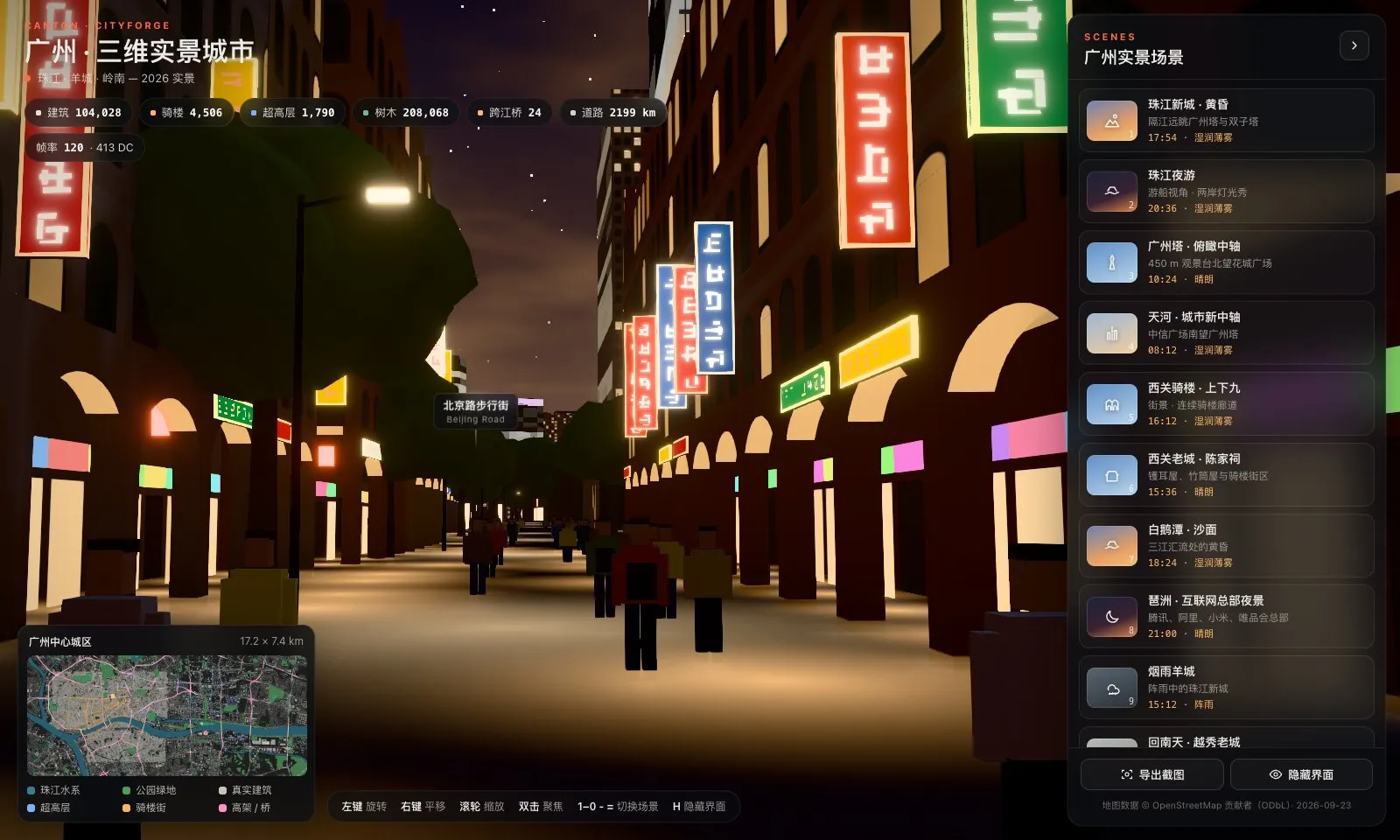

北京路步行街（街景）	阅江西路 · 江岸夜色（街景）

运行

无需安装，依赖已内置在 vendor/，通过 index.html 的 import map 加载：three.js 0.185.1、pmndrs/postprocessing 6.39.4、N8AO 2.0.1。 城市数据已预先构建在 data/（gzip 压缩后约 7 MB，首屏与植被分两段加载，由页面用浏览器自带的 DecompressionStream 解压， 因此放到任何静态托管上都只传输压缩体积）。需要支持 WebGL2 的现代浏览器。

npm start

启动后访问 http://localhost:5173，也可以用 node serve.mjs 8080 指定端口。 直接用 file:// 打开 index.html 时，浏览器会拦截 ES 模块和数据请求，必须通过本地服务器访问。

操作方式：

• 左键旋转，右键平移，滚轮缩放（缩放到光标处），双击聚焦地面点；
• 1–9、0、-、= 依次切换前 12 个场景，H 隐藏界面；面板下方还有 7 个街景漫步场景；
• 手机上单指旋转、双指缩放与平移，场景卡片在底部横向滑动；
• 地址栏 #scene=qilou 直接打开指定场景；手动浏览停下后地址栏自动变成 #cam=经,纬,高,…，复制链接即可分享当前视角；
• 点击小地图可飞到该位置；
• 闲置 60 秒进入展示模式，自动轮播各场景（任意操作退出；系统开启“减少动态效果”时不自动飞行）。

预设场景

#	场景	时间 · 天气	机位

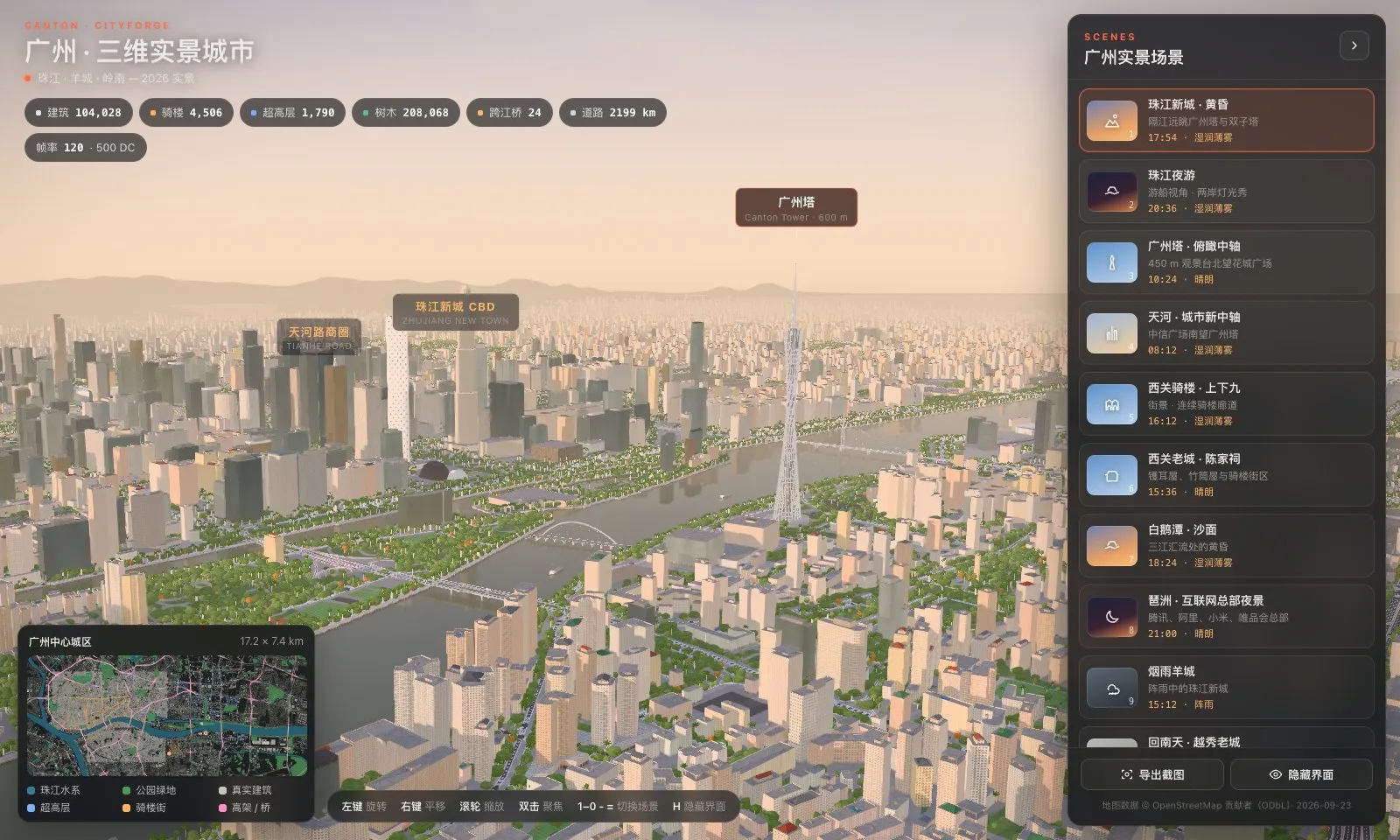

1	珠江新城 · 黄昏	17:54 湿润薄雾	海珠区江边远眺广州塔、双子塔、花城广场

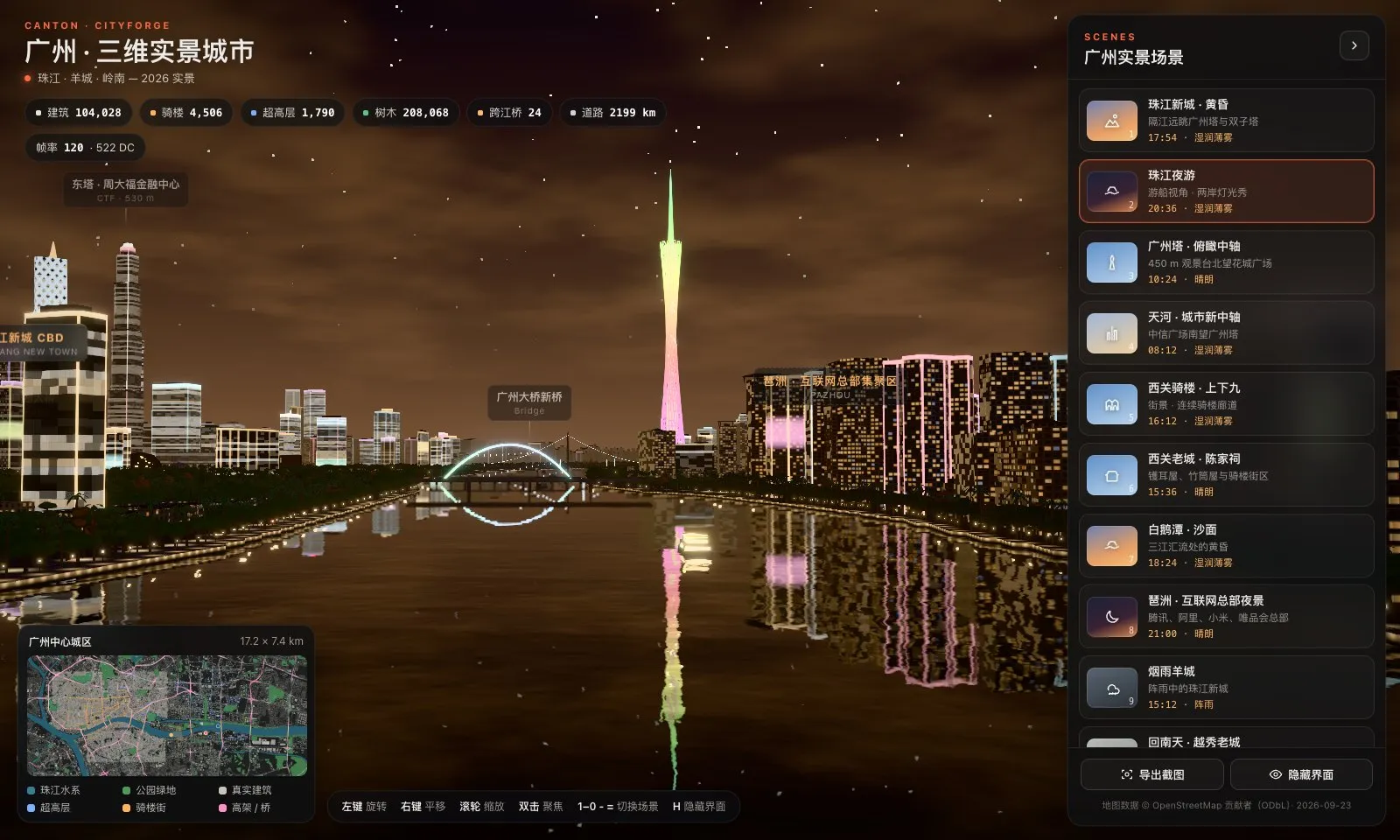

2	珠江夜游	20:36	游船高度沿前航道缓慢巡航，两岸灯光秀与桥梁灯带
3	广州塔 · 俯瞰中轴	10:24 晴	450 m 观景台北望海心桥、花城广场、天河体育中心
4	天河 · 城市新中轴	08:12 晨雾	中信广场上空南望整条新中轴
5	西关骑楼 · 上下九	16:12	街景高度，自动选择骑楼最连续的步行街段
6	西关老城 · 陈家祠	15:36 晴	陈家祠广场、荔湾老城、竹筒屋街区
7	白鹅潭 · 沙面	18:24	三江汇流处与沙面岛
8	琶洲 · 互联网总部夜景	21:00	琶洲西区总部群、广交会展馆、琶洲塔
9	烟雨羊城	15:12 阵雨	雨中的珠江新城（三维雨丝、湿润路面、江面雨点）
10	回南天 · 越秀老城	10:24 回南天	海珠桥北望北京路、起义路一带
11	城市俯视	12:48	7 km 高空俯瞰珠江穿城而过的整体格局
12	电影漫游 · 一江两岸	19:06	沿珠江从白鹅潭飞往琶洲的镜头路径
—	街景漫步 × 7		北京路步行街、沙面大街、永庆坊 · 恩宁路、花城广场、阅江西路江岸、二沙岛江畔、天河路商圈，均为 1.75 m 人眼高度（机位自动避开树冠与灯柱）

真实数据

数据	来源与处理
建筑	OSM building 与 building:part 共 19,823 栋，使用真实轮廓（含内庭院）。有 height 或 building:levels 标签时用真实高度（办公楼 3.9 m/层，住宅 3.0 m/层）；缺失时取周边 250 m 同尺寸建筑的高度中位数，再退回按类型的默认层数。带 building:part 的建筑（如广州东塔）以分段体量替代外轮廓
道路	OSM highway 共 12,714 条、2,199 km，按真实等级、lanes、oneway、bridge、layer 建模。车道数决定路宽和标线，单行道只画单向车流；内环路等高架按 layer 与相邻节点抬升，并做引道坡度平滑
铁路	OSM railway（rail / light_rail / subway / tram 的地面与高架段）共 567 股道约 200 km：广州站、广州东站站场，广深线、京广线与跨江铁路桥。碎石道床、轨枕与钢轨由着色器绘制，干线有接触网立柱；动车组、地铁与有轨电车列车沿线路往返行驶
地形	高程来自 AWS Terrain Tiles（SRTM 等公开 DEM）。越秀山按 OSM 公园与山林轮廓取去噪后的 DEM 抬升（镇海楼一带约 30–45 m，山上的道路、建筑、树木随之贴地）；城区以北的白云山、瘦狗岭一线作为远山出现在天际线上（摩星岭约 380 m）
珠江水系	OSM natural=water / waterway=riverbank 多边形，栅格化为双层有符号距离场（内层 6 m、外层 24 m 精度）。水面、堤岸、滨江步道和江面倒影都由它驱动
跨江桥梁	沿道路检测跨越主航道的路段，再按位置聚类，共 24 座。桥面高度与结构形式按公开资料建模：海印大桥（双塔单索面斜拉）、海珠桥（三跨下承钢拱）、解放大桥（钢管拱）、琶洲大桥（V 形墩）、鹤洞大桥（双塔斜拉）、珠江大桥（钢桁架）、猎德大桥（贝壳形独塔）；其余为连续梁桥。海心桥为倾斜白色钢拱人行桥
地块	公园、绿地、广场、校园、医院、停车场、运动场、林地等 OSM 用地多边形，分类着色，公园内生成蜿蜒步道
骑楼街	按广州骑楼街名录（上下九、第十甫、恩宁路、人民路、一德路、北京路、中山四–七路、长堤大马路、解放路、海珠中路等 50 余条）匹配 OSM 道路名，沿街建筑的首层自动退后为骑楼廊道
地标	按 OSM 要素定位：广州塔、广州国际金融中心、广州周大福金融中心、中信广场、广州大剧院、广东省博物馆、广州图书馆、天河体育中心、陈家祠、六榕寺花塔、琶洲塔、中山纪念堂、石室圣心大教堂、镇海楼、广州电视塔、海心桥、广交会展馆等

OSM 覆盖不完整的街区（部分西关、越秀、海珠老城区和住宅区）由程序化方式补齐： 沿真实街道按街巷等级排布临街地块（老城为窄面宽、四进深的竹筒屋、骑楼与砖楼，新区为板楼与塔楼），街区内部按网格补足， 所有填充地块都避开真实建筑、道路、铁路、水体和绿地，共 84,205 个。树木约 20.8 万棵（行道树、中央分隔带、公园、滨江与小区）。

地图数据 © OpenStreetMap 贡献者，按 ODbL 授权使用，快照时间 2026-09-23； 高程数据来自 AWS Terrain Tiles（Tilezen/Mapzen terrarium，含 SRTM 等公开数据）。

重新构建数据

npm run fetch:osm

npm run build:data

• tools/fetch-osm.mjs 通过 Overpass API 下载 OSM 原始数据到 data/raw/（约 31 MB，需要外网与 Node 18+）；高程 data/raw/dem.* 已随仓库提供（重新获取见 tools/terrain.mjs 开头的说明，来源为 AWS Terrain Tiles z13 瓦片）。
• tools/build-city.mjs 离线处理，耗时约 8 秒：投影、水系距离场、道路分级与纵断面、桥梁识别、铁路、地形抬升、建筑高度推断与风格分配、骑楼判定、填充地块、树木 / 路灯 / 游船航线，最后量化并以 gzip 写出。
• 输出 data/guangzhou.json（元数据）、guangzhou.bin.gz（首屏：水系 / 道路 / 建筑 / 地块 / 铁路 / 地形）、guangzhou-veg.bin.gz（树木 / 路灯 / 灯光投影，首屏之后加载）。原始 26.5 MB，压缩后 6.8 MB。
• 数据记录的字段定义在 src/world/schema.js，构建端与运行端共用；小整数与颜色量化为 Int16 / Uint8 存储。
• 加 --debug 输出平面检查图，--out <目录> 指定输出位置。

测试

高精度还原的数据准备进展见 P0 数据核查 和 P1 数据底座。 独立的 P2 可浏览质量样板 仍保留供对照，本地服务启动后打开 /prototypes/p2/；样板说明与验证记录。 P2已确认后的首批样件现已接入主场景：打开 #scene=detail-shamian 查看三栋建筑，或选择面板底部的精细路口。参见 P3首批集成与边界。参数包按位置加载，失败时保留基础模型；尺寸与暂定朝向仍保留估计标记。 当前城市数据格式为 v2，保留原有渲染布局，并追加稳定源 ID；详细来源、花城大道样区拓扑、三栋建筑的逐面证据与63个待审核轮廓存于独立的 guangzhou-evidence.json.gz。 它只在调用 D.loadEvidence() 或访问 D.evidenceReady 时加载。P1没有替换现有模型，也没有把候选或推断尺寸认定为真实还原。

npm test

tests/build.test.mjs 重新运行构建并与 tests/build.snapshot.json 的输出哈希对比（构建是确定性的）， 同时校验仓库里的 data/ 与当前代码一致。有意修改构建逻辑后用 UPDATE_SNAPSHOT=1 npm test 更新快照。

精细块另有几何与数据检查：npm test 包含窗洞贯通、落位、回退、清单与语法检查；道路几何的 Python 回归用项目 GIS 环境运行 （.research/p0-2026-09-25/.venv/bin/python tests/road_coverage_test.py 等）；落位核查为 node --import ./tools/lib/three-alias.mjs tools/verify-detail-placement.mjs。浏览器验收脚本见 tools/acceptance/， 在页面中 await __gz.bench({ ids: ['detail-shamian'], atmos: { timeOfDay: 21 } }) 可在同一机位对照昼夜与天气。

建模细节

• 建筑立面：
  • 全部建筑共用一个程序化立面着色器，每栋建筑的风格、配色、层高、开间、亮灯率等参数存放在数据纹理里，按建筑 ID 读取。
  • 风格包括玻璃幕墙、竖向肋、钻石斜交网格（西塔）、石材、砖楼、骑楼、老式住宅、城中村握手楼、商铺底层等。
  • 近景窗户带室内映射（后墙、天花灯盘、家具剪影、窗帘），远景逐级退化为逐窗、逐层与区域亮度，避免摩尔纹。
• 屋顶：
  • 按建筑尺度生成女儿墙、楼梯间、水箱、空调外机阵列、冷却塔、蓝色铁皮加建、屋顶招牌、擦窗机轨道、冠顶机房与桅杆，部分屋面为屋顶花园。
  • 老城区是灰瓦双坡与四坡屋面，住宅塔楼带收顶造型。
• 骑楼：首层退后 3.2 m 形成廊道，廊柱、拱券、廊顶底面、铺面和招牌齐全；廊下有行人往来。
• 地标：
  • 广州塔：24 根倾斜立柱构成扭转网格，夜间 LED 渐变。
  • 东塔：四段收分，白色竖肋。
  • 西塔：斜交网格。
  • 大剧院：双砾石。
  • 其他：中信广场双天线、广交会展馆波浪屋面、中山纪念堂蓝色琉璃八角攒尖顶、石室双尖塔、镇海楼五层重檐、陈家祠三路三进、六榕花塔、琶洲塔。
• 桥梁与高架：
  • 按桥型生成主塔、拉索、拱肋、吊杆、桁架和桥墩，夜间有分色灯带。
  • 高架有箱梁、护栏、簕杜鹃花槽、LED 灯带和桥墩；铁路高架有箱梁、挡墙与桥墩。
• 街道：
  • 路面按车道数绘制车道线、中央双黄线、单行箭头、停止线和斑马线。
  • 主要路口有红绿灯杆，沿街有路灯。
  • 树种有榕树、大王椰、蒲葵、木棉（部分开红花）、樟树；花城广场等 CBD 广场公园为大草坪 + 稀疏棕榈。
• 车流、列车与游船：
  • 车辆在真实车道上行驶：双向道路靠右，单行道单向，高架与跨江桥按纵断面行驶；车型有轿车、SUV、公交和货车。
  • 动车组（白身蓝腰线）、地铁（红腰线）与有轨电车沿真实线路往返，到达端点停站折返。
  • 游船沿珠江主航道航行。

渲染与性能

• 画质档位：渲染分辨率按约 250 万像素的预算自动决定（4K 外接屏不再按固定像素比渲染），持续低帧率时逐档降低分辨率、倒影、后期与绘制距离，帧率富余时回升；每个场景记住跑不动的档位。手机与集成显卡从低档起步，最低档缩短树木与小构件的绘制距离。
• 后期管线（src/scene/post.js）：HDR → N8AO 环境光遮蔽（高空自动关闭）→ SMAA → 泛光 → 暖调 → PBR Neutral 色调映射 → 暗角。
• 大气：高度雾、远景雾带、天气（晴 / 湿润薄雾 / 阵雨 / 回南天）和昼夜光照；远山在雾中保留淡淡轮廓。
• 阴影：两级阴影贴图——远级（4096²）跟随视角中心，近级（2048²）覆盖相机前方给街景高精度阴影；按需分帧重绘，中心按贴图像素对齐避免边缘抖动。
• 树木三级 LOD：相机 170 m 内换高精度树冠，900 m 内画三维低模（700 m 分块视锥剔除），之外是每棵 2 个三角形的公告板（2.8 km 分块合并，远处树冠保持约 2.6 像素宽避免闪烁）。
• 按距离绘制：车辆近处画精细模型、远处换盒体车；行人、屋顶小设备、招牌、路灯、信号灯只在数百米内绘制；江面倒影在视野内没有水时整个跳过。
• 合批：建筑按 1 km 分块合并，落地体块用无底面单元几何；高架与铁路按 3 km 分块。
• 实测（Apple M5 Pro，1440 × 900）：11 个航拍场景 67–120 fps（多数满帧 120），绘制调用 285–765 次，每帧 110–340 万三角形；优化前同机位为 46–107 fps、520–1180 万三角形。城市在浏览器中组装约 0.6 s，首屏数据 5 MB（gzip）。

结构

index.html              页面（import map 指向 vendor/）
serve.mjs               零依赖静态服务器（本地预览用；线上为 GitHub Pages）
data/                   构建好的城市数据；raw/ 为 OSM 原始下载与 DEM
tools/fetch-osm.mjs     Overpass 数据下载
tools/build-city.mjs    离线构建主流程
tools/terrain.mjs       地形：越秀山与远山（DEM 去噪、山体范围）
tools/rail.mjs          铁路股道与列车线路串链
tools/lib.mjs           投影、多边形、栅格与距离变换工具
tests/build.test.mjs    构建输出哈希快照测试
src/main.js             加载、场景切换、镜头、渲染循环、画质档、视角分享、展示模式
src/core/scenes.js      19 个预设场景（经纬度机位 + 时间 / 天气）
src/world/schema.js     数据记录字段与量化定义（构建端 / 运行端共用）
src/world/data.js       数据解码与分段加载
src/world/geo.js        水系距离场与地形高度查询
src/world/terrain.js    地形网格（近处 30 m / 远处 90 m）
src/world/buildings.js  OSM 建筑轮廓挤出（骑楼退廊、女儿墙、屋顶）
src/world/parts.js      实例化构件：填充地块、骑楼、屋顶设备、地标、信号灯
src/world/infra.js      路面、高架、跨江桥、海心桥、铁路
src/world/traffic.js    车道与行人路径
src/world/city.js       组装整座城市、LOD 与距离剔除
src/scene/              大气、材质与立面着色器、水面倒影、地标、雨、车流与列车、后期
src/ui/                 场景面板、统计与小地图、镜头控制；detail-trial.js 为 ?detailTrial=inspect 检查面板
src/models/             精细样件共享几何：B1–B3、C01/C02 与照片证据驱动的立面工具包 facade-kit.js
src/world/detail-*.js   精细块清单校验、按距离加载 / 释放、回退分组与检查入口
data/detail/            精细块清单与参数包；upgrades.json 记录已授权的数据升级链
data/evidence/          来源、立面研究证据（facade-studies.json）与带日期的 OSM 快照
tools/build-*.py        P2/P3 参数包、立面研究与精细块打包（需项目 GIS 虚拟环境）
tools/acceptance/       浏览器验收脚本（Playwright 函数文件 + 页面内 page-harness.js）与截图对照
prototypes/p2/          独立样件查看器（与主城共用模型代码；S1 连廊仅在此）
vendor/                 three.js、postprocessing、n8ao

部署

站点是纯静态文件，仓库根目录即站点根目录。GitHub Pages 选择 “Deploy from a branch → main / (root)” 即可； 根目录的 .nojekyll 让 Pages 原样发布所有文件。其他静态托管（Nginx、Cloudflare Pages、对象存储等）同理，无需任何服务端配置。

已知局限

• 未标注高度的建筑（约占 OSM 建筑的七成）使用推断高度，个别建筑会与实际不符。
• 填充地块是按街区规则生成的，不代表真实的每一栋建筑。
• 立面是程序化风格，不是真实照片纹理。
• 越秀山高度来自去噪后的公开 DEM，为近似形状；广州圆大厦、大学城等在数据范围之外。
• 手机与集成显卡会自动使用较低画质档；较旧的手机可能帧率偏低。

参考资料

• OpenStreetMap / Overpass API：https://www.openstreetmap.org/、https://overpass-api.de/
• 高程：AWS Terrain Tiles（Tilezen terrarium）
• 广州骑楼街：https://zh.wikipedia.org/zh-cn/广州骑楼、https://www.gz.gov.cn/zlgz/whgz/content/post_8564096.html
• 跨江桥梁：
  • 海印大桥
  • 华南大桥
  • 人民桥
  • 解放大桥
  • 江湾大桥
  • 琶洲大桥
• 琶洲互联网总部集聚区：https://gzdaily.dayoo.com/h5/html5/2023-05/10/content_871_824915.htm

许可与署名

• 代码：MIT。
• 地图数据：© OpenStreetMap 贡献者，ODbL 1.0。data/ 下的城市数据是由 OSM 派生的数据库，同样按 ODbL 提供。
• 高程数据：AWS Terrain Tiles（Tilezen/Mapzen，含 SRTM 等公开数据），署名要求见 Tilezen 说明。
• 第三方库：three.js（MIT）、postprocessing（Zlib）、N8AO（CC0），许可文件见 vendor/ 各目录。

本项目的代码与文档由 Claude Code 编写。

P3 后续已完成三栋现有建筑的平面配准、B2 拱窗修正与可恢复的树木遮挡检查，见 修正与验收记录。

B2 已接入公开竣工验收材料中的20.6m檐高约束，并区分照片面与主入口方位，见 文献依据与验证。

B2 现已补充历史照片支持的开放柱廊与四层拱廊，见 结构与转角验收记录。

B1首层檐带与主场景铭牌、B3百叶及院落侧窗组已修正，见 本批记录。

双路口过街标线已改为完整多边形裁剪、连续间距与证据筛选，见 道路修正记录。缺证未画不等于现实中没有标线。

C01/C02经隔离验收后纳入默认主城；沙面大街另有9栋按“地址身份 + 2023年自由许可照片”建立的立面研究（46、48、49、50/52、58、62、64、36/38、69号）。每栋只刻画照片可辨认的立面结构，其余面保持灰色简化，高度、廊深和柱距都是估计。道路方面，花城大道样区实测沿轴650.1m、两个路口，估计路面已让位于测绘人行道。详见 P3集成验收与完成记录。

精细建筑扩展按固定流程进行：带日期的公开快照比对 → 候选登记 → 证据记录 → 立面研究 → ?detailTrial=inspect 暂存检查 → 纳入默认 → 覆盖统计。当前只覆盖沙面研究区14/144栋，全城0.071%，不是全城1:1。见 P4记录。
